心电图(Electrocardiogram,ECG)

将测量电极放置在人体表面的一定部位,记录出心脏电变化曲线,就是临床上记录的心电图 (Electrocardiogram, ECG)。心电图反映心脏兴奋的产生、传导和恢复过程中的生物电变化,而与心脏的机械收缩活动无直接关系

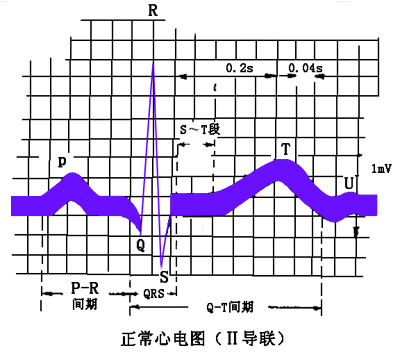

心电图记录上纵线代表电压,每lmm为0.1mV;横线代表时间,以标准纸速为25mm/s时,横线每lmm为0.04s。根据记录纸可测量出心电图各波的电位值和时间。标准导联I的波形较典型,下面以它为例说明心电图的波形(右下图)。

1.P波:它是左右心房的除极波,反映兴奋在心房传导过程中的电位变化。P波的起点标志心房兴奋的开始,终点标志左、右心房已全部兴奋。历时0.08~0.11s。

2.QRS波群(简称QRS波):它反映左、右心室除极过程的电位变化。包括三个紧密相连的小波,其中第一个是向下的波,称为Q波,随后,有一个向上的波,称为R波;R波之后向下的波,称为S波。QRS波的起点标志心室兴奋的开始,终点表示左、右心室已全部兴奋。QRS波历时0.06~0.10s,代表兴奋在左、右心室肌扩布所需的时间。

心电图

3.T波:它反映两心室复极过程的电位变化。T波起点标志心室肌复极开始, 终点表示左、右心室复极完成。历时0.05~0.25s。波幅一般为0.1~0.8mV。 在以R波为主的导联中,T波不应低于R波的1/10,小于1/10称为T波低平,接近于零电位为T波平坦。

4.U波:T波后偶有一个小的U波,方向与T波一致, 波幅小于0.05mV,历时0.2~0.3s。U波的意义和成因均不十分清楚。 在心电图中,除了上述各波的形状有特定意义外,各波及它们之间的时程关系也有重要意义。其中较重要的有:

PR间期:指从P波起点至QRS波起点之间的时间。历时0.12~0.20s。它反映从心房开始兴奋到心室开始兴奋所需要的时间,又称房室传导时间。

QT间期:指从QRS波起点至T波终点之间的时间。它反映从心室开始兴奋去极到完全复极到静息状态的时间

ST段:指从QRS波终点至T波开始之间的线段。它反映心室肌细胞全部处于去极化状态,它们之间没有电位差。
